复杂板基，如大高差板基钢筋能处理吗？节点构造什么样的？

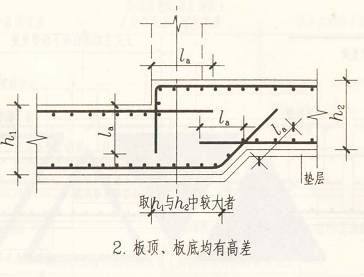

图1

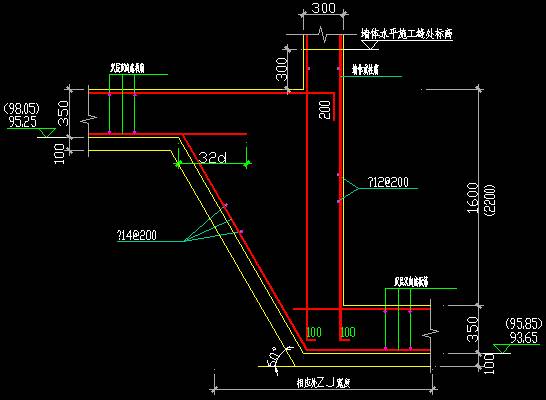

工程经常能看到图1的设计情况，所谓的大高差板基也就是上下两个板基顶标高的高差，超过了上面板基的厚度。这种情况下的钢筋处理操作如下：

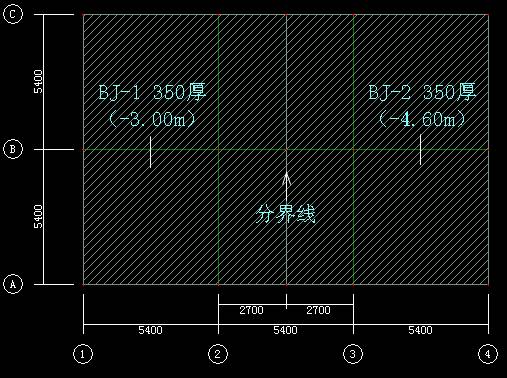

一、绘制相应不同标高的板基，如图2，具体范围尺寸以实际图纸为准。

图2

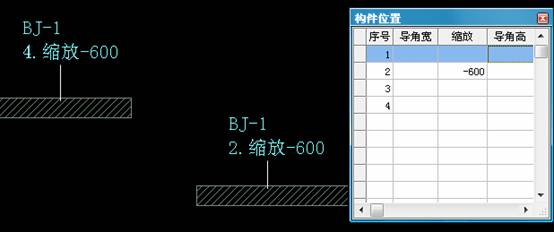

二、分别选中两块板基根据各边代号提示，利用“位置修改”功能分别修改两块板基相邻边的缩放距离，如图3，其缩放距离为高差构造部分的尺寸。

图3

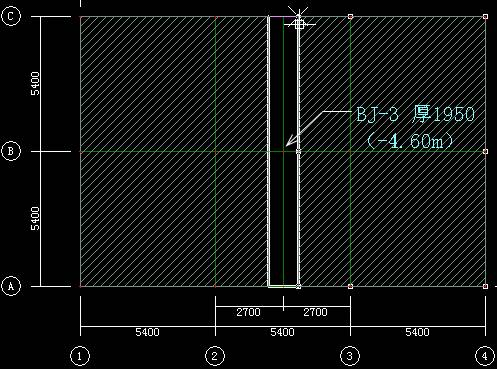

三、在两块板基连接缺口处，绘制新增类型BJ-3，其厚度为之前两块板基BJ-1基顶至BJ-2基底的距离，底标高与BJ-2相同，如图4。

图4

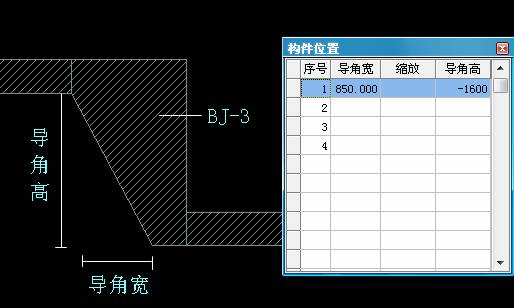

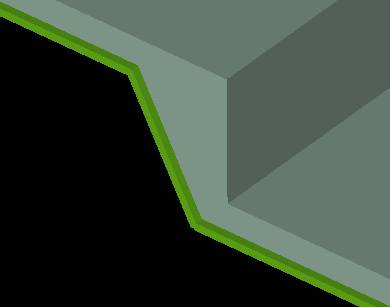

四、选择板基BJ-3利用“位置修改”功能，对应图纸尺寸修改相应边的导角宽、高，其中导角高输入负值为下导角，如图5。三维效果：图6

图5

图6

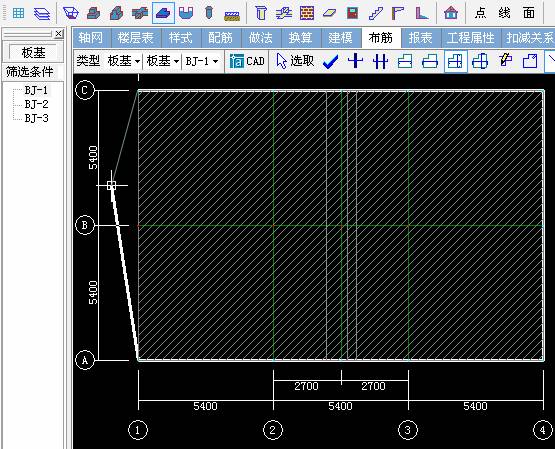

五、板基底筋画法选择“板底钢筋网”，绘制范围为三块板基整体范围，如图7。

图7

六、软件默认与图集04G101-3  44页相同锚固La（非抗震锚固长度），而图纸中也许会出现不同锚固要求。选中板底筋在“属性窗”中修改节点处锚固长度，如图8，软件支持d（钢筋直径）、La（非抗震锚固长度）、mm（毫米）三种单位。如当前工程要求锚固32d，虽然钢筋可能超出板基，但不影响钢筋计算结果。

图8

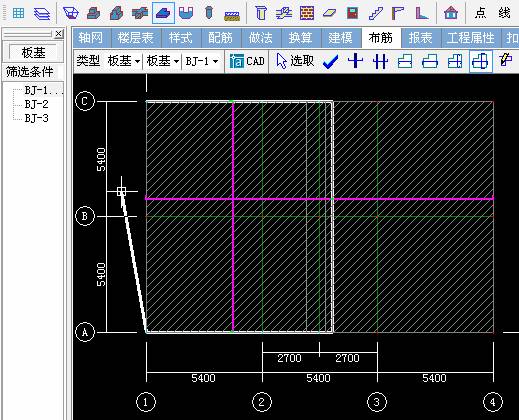

七、高板基BJ-1顶筋选择“板顶钢筋网”，绘制范围为BJ-1、BJ-3的总范围，如图9。其范围因工程要求而异。

图9

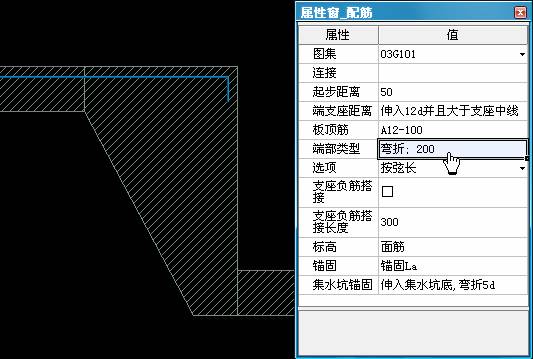

八、选中板基BJ-1顶筋，默认板基顶筋的端部类型为弯折15d，而图纸中也许会出现不同锚固要求。选中板顶筋在“属性窗”中修改端部类型，如图10，软件支持d（钢筋直径）、La（非抗震锚固长度）、mm（毫米）三种单位，如当前要求弯折；200。

图10

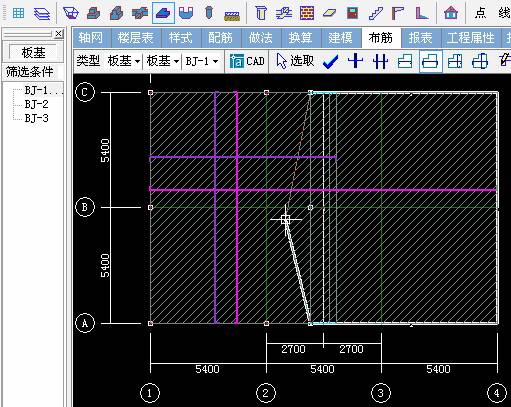

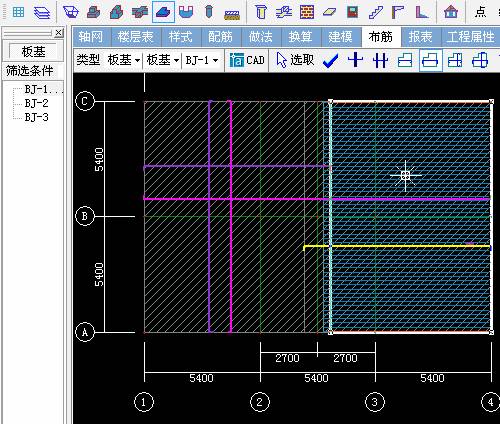

九、底板基BJ-2顶筋横、纵向需分开绘制，因为其范围各不相同。横向选择“板顶筋” 绘制范围为BJ-2、BJ-3的总范围，如图11。因为按图纸要求板基BJ-2的横向顶筋与BJ-3存在锚固关系。

图11

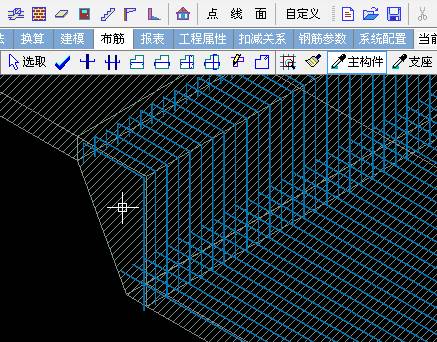

十、选择BJ-2横向顶筋，由于BJ-2横向顶筋不应在BJ-3范围内，选择横向筋利用“设置/取消主构件”点击BJ-3，取消BJ-3范围内的顶筋，如图12。

图12

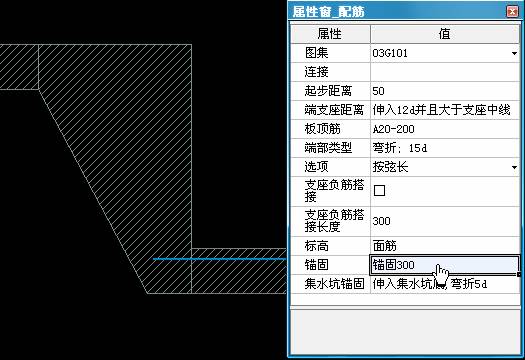

十一、选中板基BJ-2纵顶筋，默认板基顶筋的锚固为锚固La（非抗震锚固长度），而图纸中也许会出现不同锚固要求。选中板顶筋在“属性窗”中修改锚固，如图13，软件支持d（钢筋直径）、La（非抗震锚固长度）、mm（毫米）三种单位。

图13

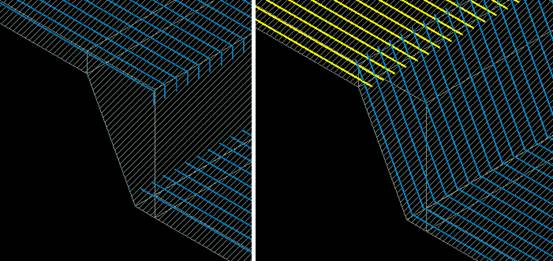

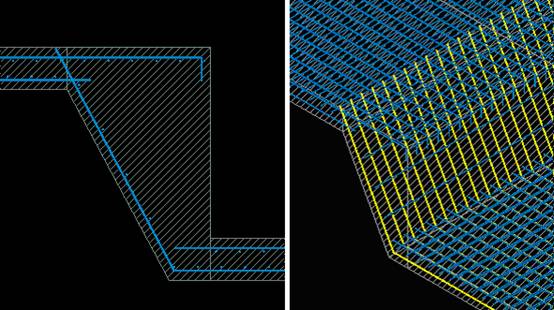

十二、底板基BJ-2顶筋纵向范围为BJ-2，如图14。锚固要求相应修改即可。钢筋效果，如图15

图14

图15

如果板基的变高差位置是在整个筏板基础的内部，可通过集水坑解决。

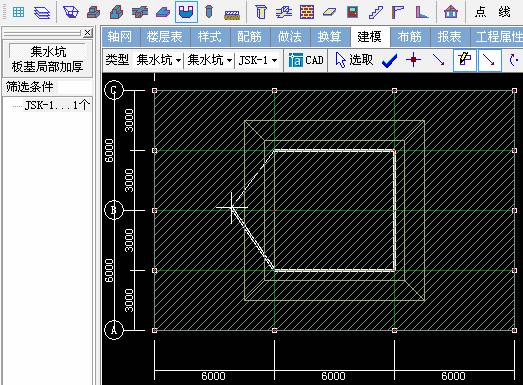

十三、以集水坑沿着标高差位置（坑口）利用“连线画”绘制集水坑，如图16，具体尺寸因工程而异。

图16
