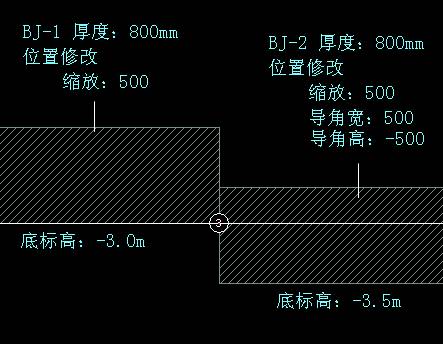

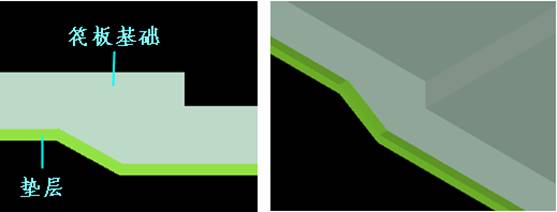

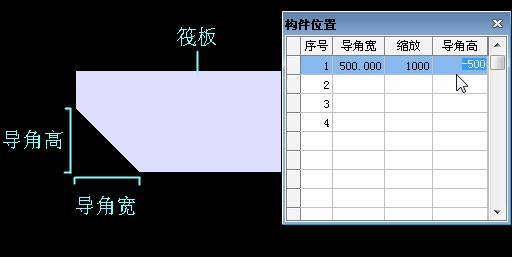

图纸中筏板基础的节点详图,有时会出现“导角”构造,如图1。软件中提供了“位置修改”功能选中已绘制的板基,在“构件位置”窗中输入导角宽、缩放、导角高各数值,即可完成导角构造的设置,其中导角高输入负值为下导角,如图2。
同样此功能也可用在板基变标高详点构造的处理上,具体操作如下:

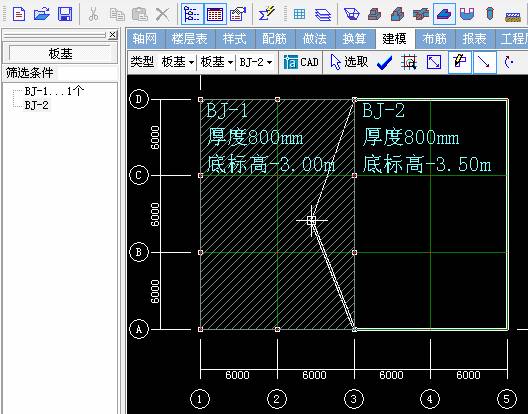

1.“建模”页签下,按工程要求分别绘制标高不同的板基范围,如图3。具体情况按实际工程为准。

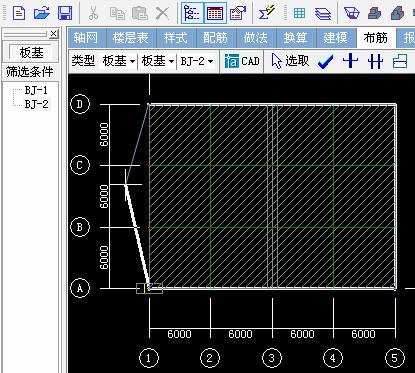

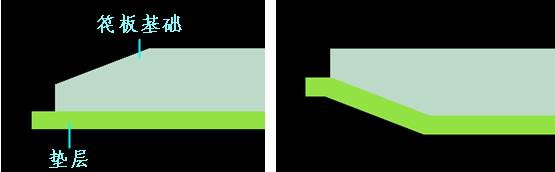

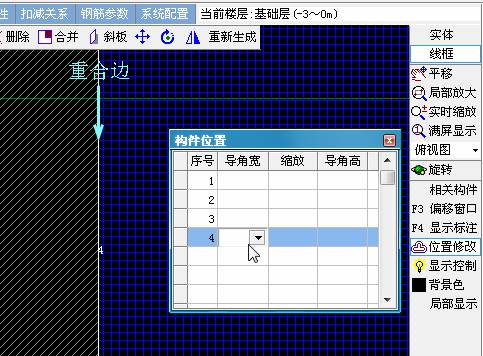

2.点击“位置修改”按钮,分别选中两块板基,在打开的“构件位置” 窗中,按图纸具体尺寸要求,分别修改两个板基重合边的导角宽、缩放、导角高数值,如图4。其中“构件位置” 窗中的序号为已选板基的各边代号,修改导角时需根据代号来判断对应边,如图5。

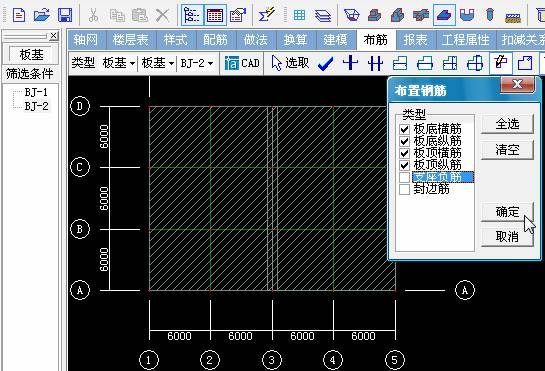

3.切换至“布筋”页签,可点击“板钢筋”按钮,在弹出的“布置钢筋”窗口中,选择所需布置的钢筋,如图6。这用可以同时布置多种钢筋。
4.绘制钢筋范围时,分别选择各角点,将两个板基整体框选,最后一条边在空白位(空白位指的是绘图区域没有布置点的位置)置双击鼠标左键即可,如图7。然后确定适合的钢筋显示位置即可。

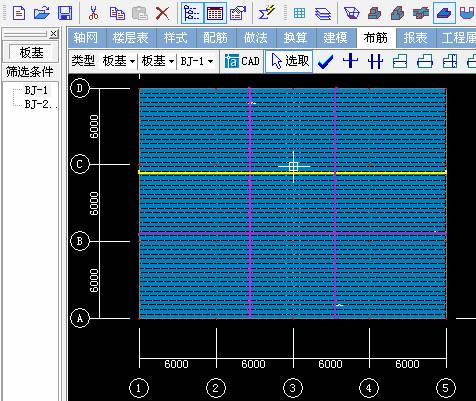

5.软件可根据“建模”页签中绘制好的图形,即可判断出相应的钢筋构造。选中布置的钢筋后,可查看钢筋构造情况,如图8、9、10。
