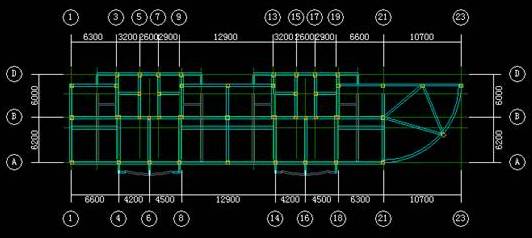

CAD图纸为梁平面图,梁钢筋标注一般图纸上已经标示。此时在布置梁钢筋时,可以将CAD图纸中钢筋标注提取出来。

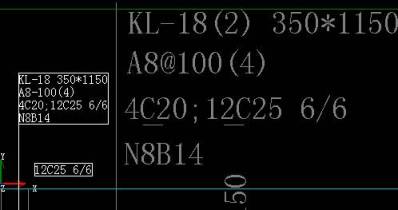

注:图纸中钢筋标注的样式为图集03G101-1所规定样式
操作方法:
第一步:得到梁工程量构件。注:建模绘制的梁构件或CAD识别出的梁构件均可。
第二步:在钢筋状态下,绘制梁钢筋,若显示CAD图纸的背景图,则梁钢筋标注自动进行提取。

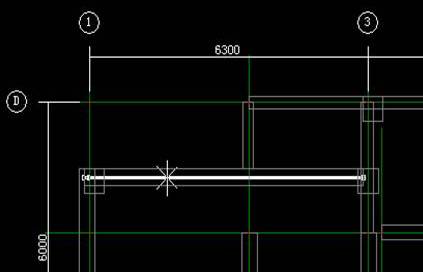

得到如下图所示:

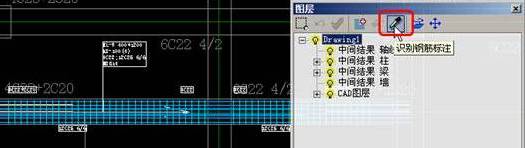

第三步:布置完钢筋后,若需要对支座进行调整,则可以使用设置取消支座或次梁功能。调整完毕后,选中对应梁钢筋使用提取CAD梁钢筋标注功能。

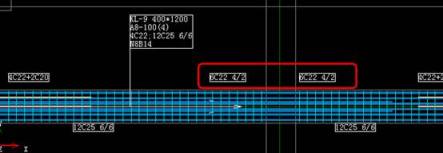

提取完如下图:
