承台网格式、笼式、梁式与三桩承台等配筋的如何处理？

图1

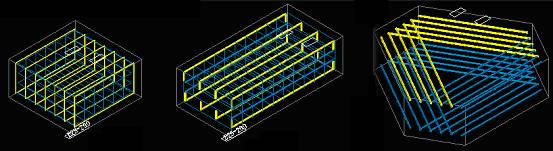

承台钢筋一般分为笼式、梁式与三桩承台等配筋样式，如图1。网格式配筋样式较少，其操作方法与独基相同

一、笼式配筋

图2

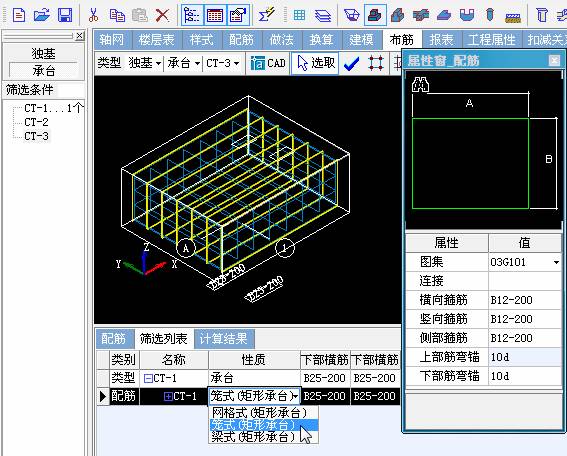

在“布筋”操作页签下的选择已绘制的承台，如果同类型下有多个构件，选择其中任意一个即可，在窗口下方的“筛选列表”中，将构件配筋性质选择笼式，在“属性窗”中输入横向、竖向、侧部箍筋如图2。

注意：“筛选列表”里的下部筋、上部筋与“属性窗”中的上部筋弯锚、下部筋弯锚，为网格式配筋参数，对笼式配筋没影响，笼式配筋状态下这些参数不需要修改。

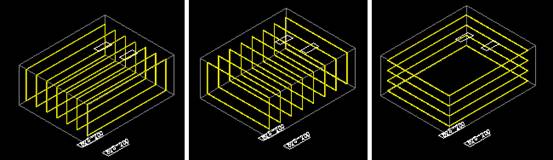

各钢筋位置见图3，从左至右依次为横向箍筋、竖向箍筋和侧部箍筋。

图3

二、梁式配筋

图4

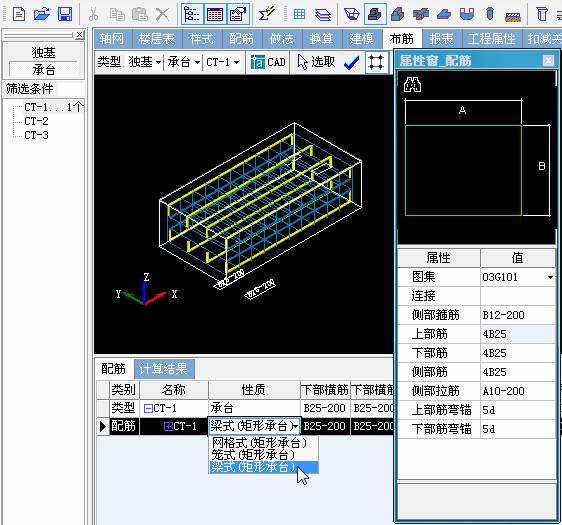

在“布筋”操作页签下选中已画好的承台、或已定义好的承台类型，在窗口下方的“筛选列表”中，将构件配筋性质选择梁式，在“属性窗”中输入侧部箍筋、上部筋、下部筋、侧部筋、侧部拉筋的钢筋参数，以及上部、下部筋的弯锚值如图4。

注意：“筛选列表”里的下部筋、上部筋为网格式配筋参数，对梁式配筋没影响，梁式配筋状态下这些参数不需要修改。

各钢筋位置如图5，从左至右依次为上部筋和下部筋、侧部筋和侧部拉筋、侧部箍筋。

图5

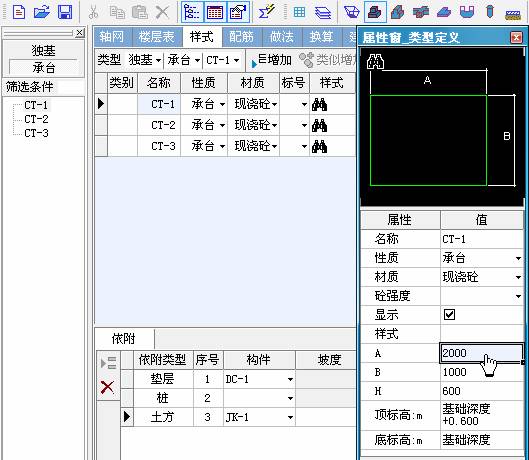

其中梁式配筋定义“样式”尺寸时，其中A为梁长尺寸、B梁宽尺寸、H为梁高尺寸如图6

图6

三、三桩承台

图7

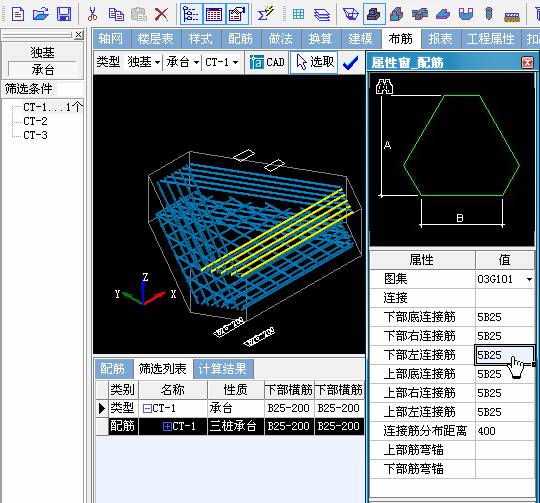

在“布筋”操作页签下选中已画好的承台，在窗口下方的“筛选列表”中输入下部横、纵筋和上部横、纵筋，在“属性窗”中输入上部底、右、左和下部底、右、左连接筋信息如图7。

注意：“属性窗”中的连接筋分布距离见图8。

图8

钢筋位置如下：

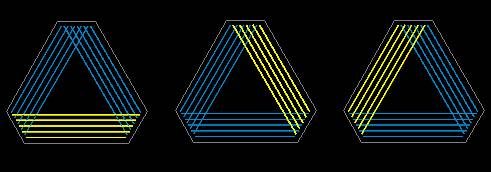

图9从左至右为底、右、左连接筋。

图9

图10为横、纵筋，承台上部、下部对应位置相同。

图10
