暗柱提取需要注意哪些问题？

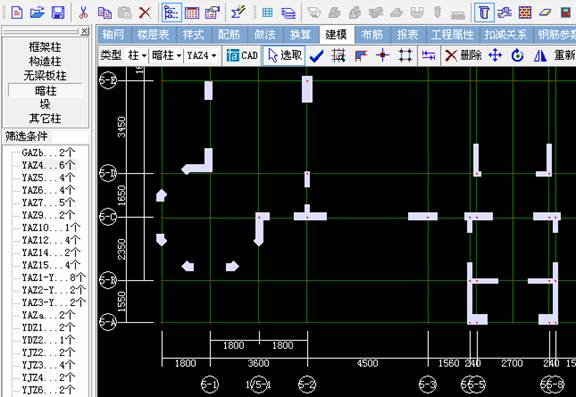

工程中框剪结构类型的建筑越来越多，而暗柱部分的截面的编辑工作，无疑是较为复杂的工作之一。特别是一些有倾斜角度的截面，如图1。

心系客户，软件提供了智能的“附墙暗柱”功能。剪力墙绘制完成后，只需点击墙转角位置，软件自动搜索界面样式，根据需求修改尺寸确定即可，如图2。方便了暗柱截面的编辑工作。具体操作如下：

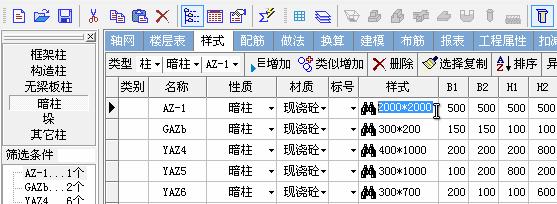

1.在“样式”页签，点击“增加”或“类似增加”创建暗柱类型，软件默认为矩形截面。此处矩形为未来截面的搜索范围，所以矩形宽、高需按实际情况考虑，如图3。

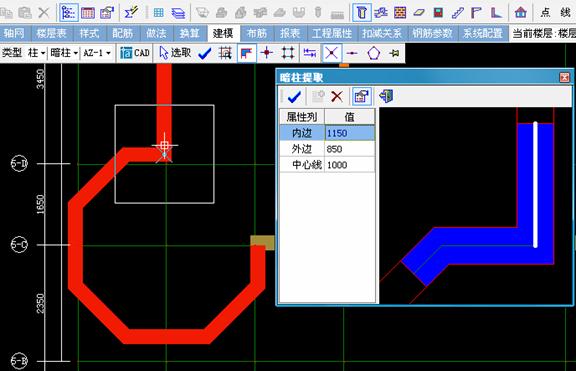

2.切换至“建模”，点击“附墙暗柱”按钮，在已绘制剪力墙转角处点击。软件自动弹出“暗柱提取”窗，生成截面样式，如图4。

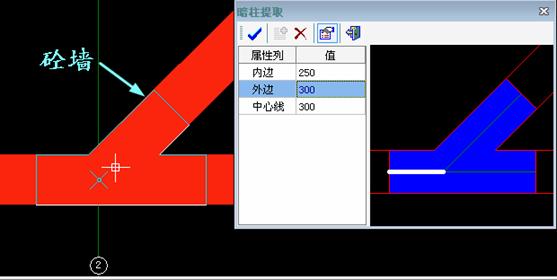

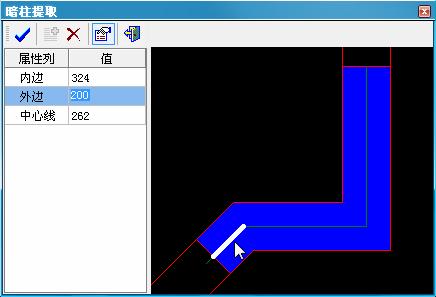

3.在“暗柱提取”窗中，选择软件自动识别的暗柱截面各端部，输入内边、外边、中心线具体长度，三个数值输入任意一个即可，如图5。如果某个端部需要删除，可选中其端部，点击“暗柱提取”窗中的删除。如果暗柱的某个端部没有被识别到，也看用增加按钮增加相应的端部。

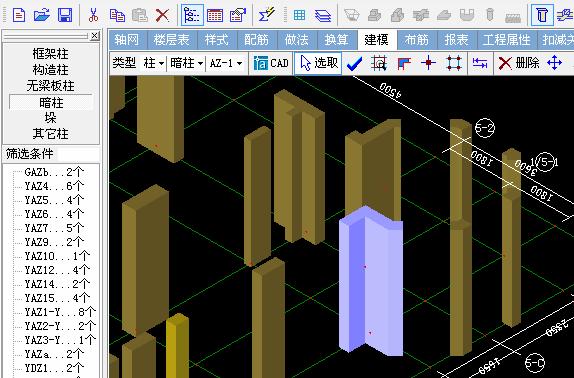

4.在“暗柱提取”窗将截面尺寸编辑完成后，点击“提取”然后点击 “退出”，即可完成编辑工作，如图6。

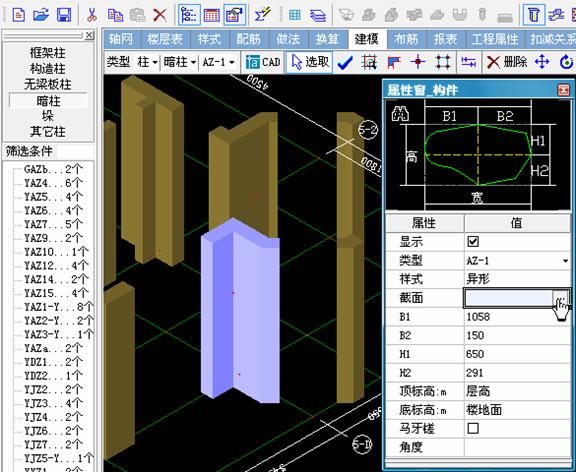

5.目前软件提出的截面，还没有应用到构件类型中，需要一个导出、导入的过程来完成。选择识别的暗柱构件，点击“属性窗”中的截面，如图7。

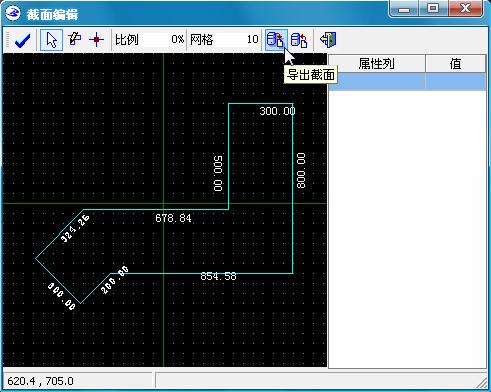

6.在“截面编辑”窗中，点击“导出截面”按钮如图8。

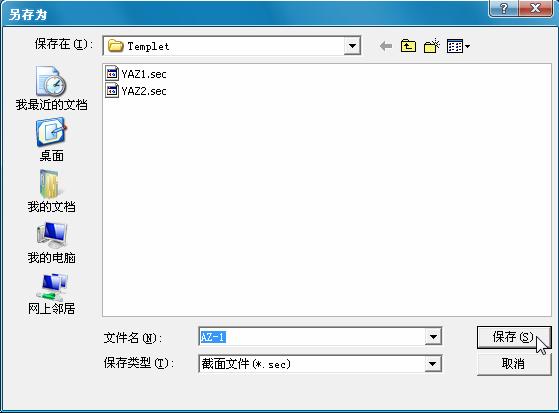

7.将截面保存至软件默认的截面库中，为区分文件名按实记取，如图9。然后关闭“截面编辑窗”。 关闭时软件会提示“是否应用于此类型下的说有构件”选“否”即可。

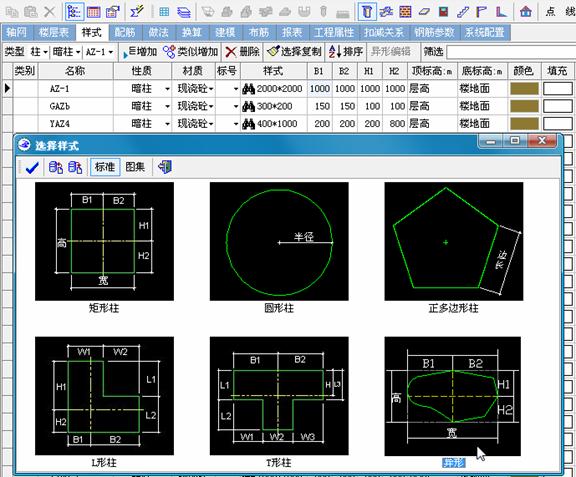

8.反回 “样式” 页签选择相应类型，点击 “选择样式”按钮，将截面样式选择为“异形”提取，如图10。提取时软件会提示“是否应用于此类型下的说有构件”选“否”即可。

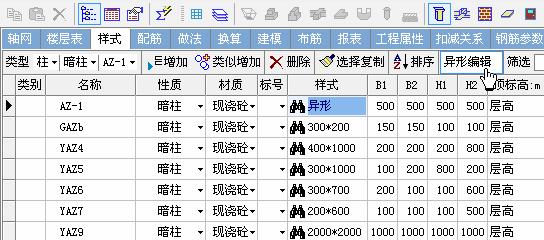

9.截面样式选择为“异形”后，点击“异形编辑”按钮，打开“截面编辑”窗，如图11。

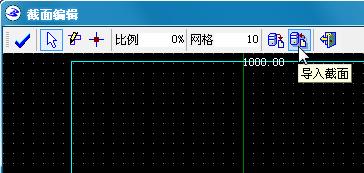

10.在“截面编辑”窗中点击“导入截面”按钮，如图12。

12

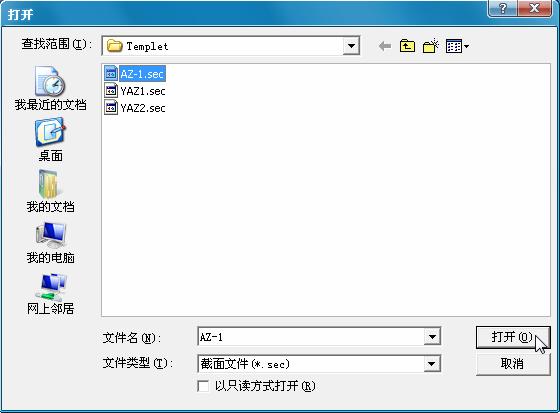

11.选择截面库中相应截面打开，如图13。打开时软件会提示“是否应用于此类型下的说有构件”选“是”即可。此时类型截面就变成了拾取的截面了。

注意：

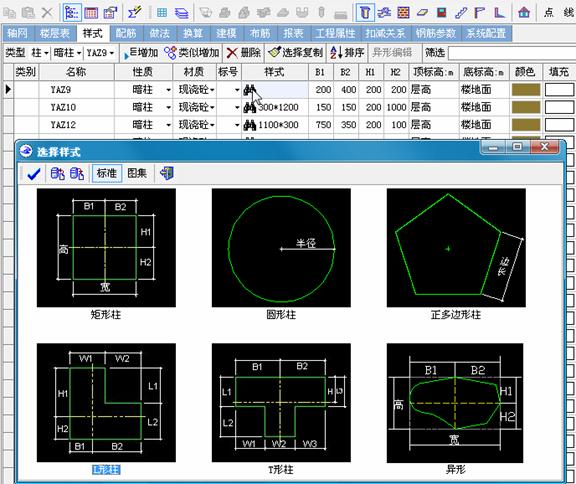

1.“附墙暗柱”功能仅限于一些复杂截面暗柱的使用，如果是简单的L、T形截面暗柱，则直接使用“选择样式”中的样式，如图14，修改尺寸使用即可。

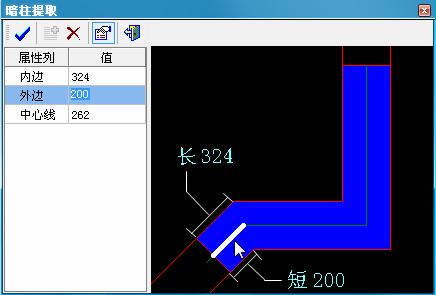

2.在“暗柱提取”窗中选择各端部，输入内边、外边、中心线长度时，有的用户可能不明白，如何判断这三个数值所对应的位置。其实软件在弹出“暗柱提取”窗中，各端部的内边、外边、中心线长度，均有一个默认数值，只需判断数值的大、小即可区分内边、外边的对应位置，如图15。其中图纸很少提供中心线长度，所以内边、外边区分后，输入图纸提供的任意一个数值即可。
